ダイレクトドライブ方式が切り拓く
新たな音の領域へ

デジタルソースが主流となった現代でも、熱心に支持されるレコード再生。
デジタル音源にはないアナログ音源ならではの音を、ありのままに描きたい。
Technicsのダイレクトドライブ方式。
その優れた技術の象徴であるSP-10の名を現代に引き継ぐ、
新時代のハイエンドターンテーブル SP-10R。
ダブルコイル構成のコアレス・ダイレクトドライブ・モーターを搭載し、
3層構造の重量級プラッターなどにより、正確でなめらかな回転を追求しました。
そして、あらゆる振動を遮断・制御する強靱な構造を採り入れたシャーシ、
職人の手で丁寧に組み立て・調整された高感度なトーンアームを組み合わせ、
SP-10Rの圧倒的な性能を引き出すハイエンドターンテーブルシステム SL-1000R。
最新の技術で磨き上げられたダイレクトドライブ方式の新たな音をお届けします。

●ヘッドシェル、カートリッジ、フォノケーブルは付属していません。

ダイレクトドライブターンテーブルシステム SL-1000R

ダイレクトドライブターンテーブルシステム
SL-1000R

ダイレクトドライブターンテーブル SP-10R

ダイレクトドライブターンテーブル
SP-10R

Technics「レコードの日」著名人12名が語るアナログレコードの魅力 analog vol.60 世界最高峰 ダイレクト・ドライブ・プレーヤーで聴く 至福の「アナログ」の世界へ Technics Owners Voice SPECIAL INTERVIEW REPORT ステレオサウンド リファレンス・システム&高音質ソフトで聴く Stereo Sound SPECIAL LIVE

Direct Drive Motor

高トルクとなめらかな回転を実現するコアレス・ダイレクトドライブ・モーター

高トルクとなめらかな回転を実現するコアレス・ダイレクトドライブ・モーター

Coreless Direct Drive Motor

Technics史上最高の回転精度を追求し、SL-1200Gで開発したコアレス・ダイレクトドライブ・モーターをさらに進化させました。ステーターコイルを両面に配置した12極18コイル駆動を採用し、重量級プラッターに余裕を持って駆動する高トルクを実現。不要な振動を抑制するディスクスタビライザーの併用にも対応します。両面のコイルを60度ずらして配置することで、相互干渉を低減すると共に、ステーター基板の剛性を高めることができました。また、モーターの回転制御は、ブルーレイディスク機器の開発で培った最新のモーター制御技術を応用し、回転速度の検出はハイブリッドエンコーダーを採用。ニッケルと銅のクラッド材料を用いてエッチングで生成した高精度なスリットを持つ光学式エンコーダーによって回転数の検出を行います。モーターの高トルク化に合わせて回転制御アルゴリズムを進化させ、回転中の不要な振動を抑え、よりきめ細かい制御を行っています。これらにより、測定限界といえるワウ・フラッター0.015%を達成。モーターによる回転ムラの影響を解消し、これまでの限界を打ち破る高精度かつなめらかな回転を実現しました。

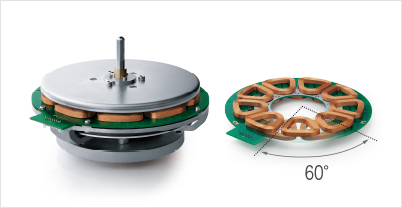

コアレス・ダイレクトドライブ・モーター
ダブルコイル型のコアレスステーター(固定子)
高剛性・低重心化・重心位置の調整により、モーターのなめらかな回転を実現

高剛性・低重心化・重心位置の調整により、モーターのなめらかな回転を実現

Direct Drive Motor Mount

コアレス・ダイレクトドライブ・モーターは、重量級プラッターに対応して軸受け部を強化。スラスト軸受けには潤滑性や耐久性などに優れた樹脂として最高の性能を誇るポリアミドイミドのスラスト板、およびステンレスの無垢材から削り出した4mmの保持板を採用して耐荷重を大幅に高めました。モーターベースは10mm厚の亜鉛ダイカスト製とし、モーター回転時のねじれ剛性を向上。さらに高剛性・高比重のステンレス製ウェイトをシャーシ下部に2個配置し、シャーシの重心とモーターの回転中心のズレを調整。剛性の強化と低重心化を果たし、振動の発生を大幅に低減しています。

コアレス・ダイレクトドライブ・モーター
ステンレス製ウェイト

Turntable Platter

約1トン・c㎡に及ぶ慣性質量で安定した回転を実現する重量級ターンテーブルプラッター

約1トン・c㎡に及ぶ慣性質量で安定した回転を実現する

重量級ターンテーブルプラッター

ターンテーブルプラッターは10mm厚の真鍮、アルミダイカスト、高減衰ラバーによる3層構造を採用することで、高い剛性と振動減衰特性を実現。最上部の真鍮の最外周部には純金と並んで比重が極めて大きいタングステンウェイトを12個埋め込みました。タングステン材は、電球や蛍光灯などを長年に渡り自社で開発・生産してきた技術を活かし、高精度に加工して10mm厚の真鍮に、強固に結合しています。これにより、プラッター総重量は約7.9kgとなり、約1トン・c㎡に及ぶ慣性質量を実現しました。また、組み立てられたプラッターは工作機械に要求されるレベルの高精度なダイナミックバランス加工を行うことで、極めて高い回転精度を確保しています。

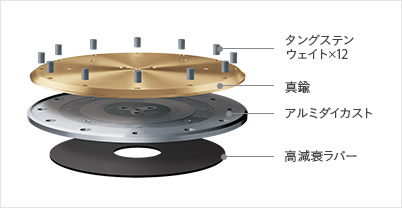

ターンテーブルプラッター
プラッター振動減衰特性グラフ

Control Unit

不要なノイズの影響を排除するため制御ユニットを分離
コントロールユニット

不要なノイズの影響を排除するため制御ユニットを分離

コントロールユニット

電源の供給および高精度な回転数表示を行うコントロールユニットは、本体への不要なノイズの混入を抑制するためにセパレート化。さらに、新設計の電源によりモーターの高トルク化と応答性の高さを実現。加えてノイズ成分を抑制する回路を組み込み、徹底した音質対策を施しました。本体との接続に対しても、車載用に用いられる信頼性の高い通信方法を採用しました。

外部から混入するノイズを抑制する回路イメージ図
コントロールユニット内部
接続部
緻密な回転数調整が可能な回転数表示機能
有機ELディスプレイ

緻密な回転数調整が可能な回転数表示機能

有機ELディスプレイ

コントロールユニットの操作で、LP盤(33 1/3回転)、EP盤(45回転)、SP盤(78回転)の回転数選択が可能。さらに回転数を0.01rpmの精度で最大約±16%まで調整できるようになりました。SP-10MK3同様に0.1%刻みの調整も可能です。また、有機ELを採用したディスプレイで高精細な表示が可能となりました。

有機ELディスプレイ

Tonearm

高い初動感度を実現したトーンアーム

高い初動感度を実現したトーンアーム

SL-1000Rに付属するトーンアームは、Technicsで伝統的に採用されてきたスタティックバランス型のユニバーサルS字形トーンアームを継承。アーム有効長(トーンアーム回転軸から針先までの距離)を254mmとして、トラッキングエラーを低減し、読み取り精度を高めました。トーンアームパイプの素材には軽量で高い減衰特性を持つマグネシウムパイプを採用。また、ジンバルサスペンション構造のトーンアーム軸受け部には、高精度ベアリングを採用しています。これらを熟練した日本の職人の手で組み立て・調整を行うことで高い初動感度を実現しました。このほか、トーンアームの高さ調整の幅を0~15mmに拡大し、より多くのカートリッジに対応可能になっています。

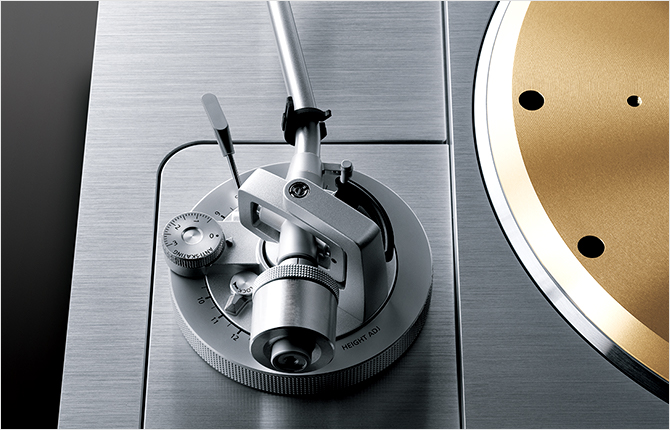

ジンバルサスペンション構造のトーンアーム軸受け部
スタティックバランス型のユニバーサルS字形トーンアーム
高精度ベアリング

高精度ベアリング

3種の補助ウェイト

3種の補助ウェイト

信頼性と使い勝手を高めた高品位端子

信頼性と使い勝手を高めた高品位端子

トーンアーム部の信号出力端子は、信号線とアース線が一体となったDIN端子(金メッキ)**を採用。お好みのDIN端子対応のPHONOケーブルが使用できる、高い信頼性と使いやすさを実現しました。このほか、内部配線材にOFC線を採用し、接続端子部を収めるケースはアルミ無垢削り出しとし、純度の高い信号伝送を徹底して追求しています。

**ストレートタイプケーブルのみ対応。

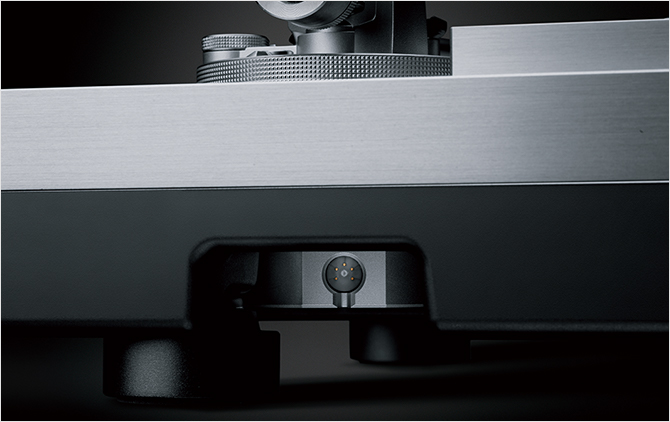

DIN端子(金メッキ)
最大3本までのトーンアームを取り付け可能な構造を採用

最大3本までのトーンアームを取り付け可能な構造を採用

トーンアームを取り付けるトーンアームベース部は、ターンテーブル部と強固に締結する構造を採用。トーンアーム軸、ターンテーブルの軸と針先の位置関係を常に一定に保ち、振動による影響も低減できる構造です。別売オプションのトーンアームベースを増設することで標準トーンアームと合わせて最大3本まで取り付け可能です。また、10種のトーンアームベースから選べ、代表的なトーンアームと組み合わせができ、トーンアームの交換や増設に対応します。

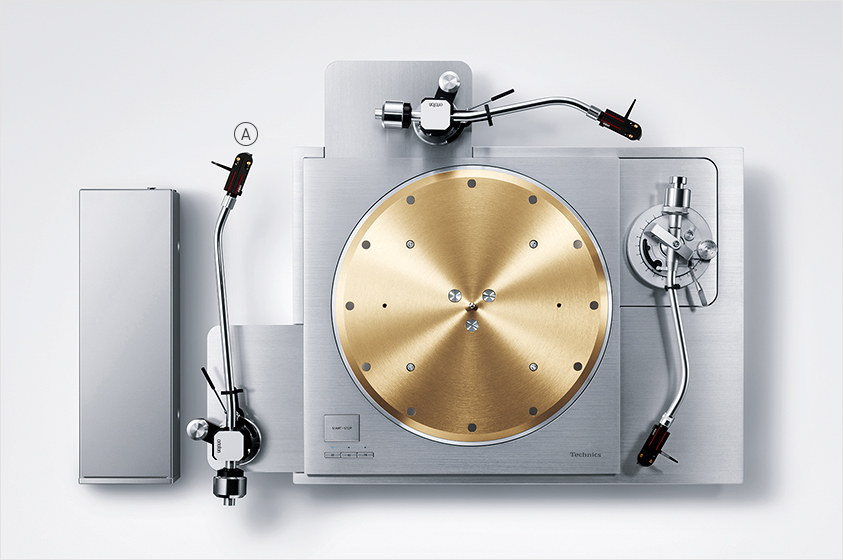

●3本のうち、1本はロングアーム用です。(Ⓐ)
●写真のトーンアームベースは別売です。お客様使用時のカスタマイズを想定したイメージとなっております。

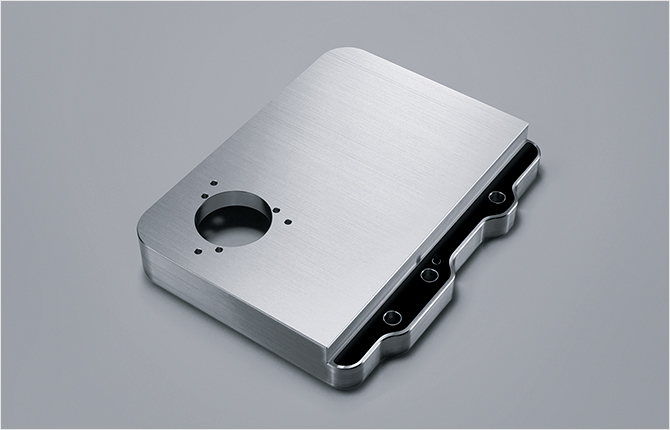

トーンアームベース部

対応トーンアームリスト 受注生産品

機種品番 対応メーカー 対応機種名 メーカー希望小売価格(税抜)
SH-TB10-S - 未加工品 100,000円
SH-TB10TC1-S Technics EPA-100mk2
SH-TB10SM1-S SME M2-9R
SH-TB10SM2-S M2-12R
SH-TB10RT1-S Ortofon AS-212S、RS-212D
SH-TB10RT2-S AS-309S、RS-309D
SH-TB10JL1-S JELCO SA-250
SH-TB10JL2-S SA-750L
SH-TB10KD1-S IKEDA IT-345 CR-1
SH-TB10KD2-S IT-407 CR-1

※トーンアームの取付穴がありません。お使いのトーンアームに合わせて加工ください。

Ortofon社製のトーンアームをオプションのトーンアームベースに取り付けたイメージ

●写真はOrtofon社製のトーンアームをオプションのトーンアームベースに取り付けたイメージです。
●対応トーンアームリストについて詳しくは、Technicsサポートページをご確認ください。

Body & Insulator

あらゆる振動を遮断・制御。美しい音を支える強靱な筐体
5層構造の高剛性筐体

あらゆる振動を遮断・制御。美しい音を支える強靱な筐体

5層構造の高剛性筐体

ターンテーブル部は25mm厚の無垢削り出しアルミパネル、アルミダイカスト、BMC(バルク・モールディング・コンパウンド)を組み合わせた3層構造を採用。さらにベース部は30mm厚の無垢削り出しアルミパネルとBMCによる2層構造とし、システム全体で5層からなる筐体構造を採用。高剛性素材、そして内部損失が高い素材を複数組み合わせることにより、振動を徹底して抑制しました。また、トーンアームベース部は、ターンテーブル部分に取り付けることにより、トーンアームの回転軸とスピンドル軸、および針先の位置精度を高めました。さらに振動の影響を低減するため、ターンテーブル部と強固に締結する構造としています。

SL-1000Rボディ構造図
高い振動減衰特性を備え、外部の振動を遮断
高減衰シリコンインシュレーター

高い振動減衰特性を備え、外部の振動を遮断

高減衰シリコンインシュレーター

シャーシを支えるインシュレーターは、高い振動減衰特性と長期の信頼性を兼ね備えた特殊シリコンラバー「αGEL」を採用。高比重の亜鉛ダイカスト製ハウジングに収められ、外部の振動を遮断します。また、ターンテーブルの水平を確保するために取り付け部分にはねじ式の水平調整機構を4 脚それぞれが備えています。

* αGEL(アルファゲル)は、株式会社タイカから提供されている素材であり、αGELは、株式会社タイカの登録商標です。

シリコンインシュレーター
シリコンインシュレーター構造図
従来のSP-10シリーズのシステムから置き換え可能
SP-10MK2、SP-10MK3との互換性

従来のSP-10シリーズのシステムから置き換え可能

SP-10MK2、SP-10MK3との互換性

SP-10Rの底面の形状・取り付けビス位置は、SP-10MK2、SP-10MK3と互換性を維持しています。そのため、SP-10MK2、SP-10MK3のために設計されたターンテーブルベースへそのまま取り付けが可能で、お使いのターンテーブルベースやトーンアームを引き続き使用できます。また、コントロールユニットの形状は、SP-10MK2用のパワーユニットと同サイズとしており、容易に置き換えが可能です。

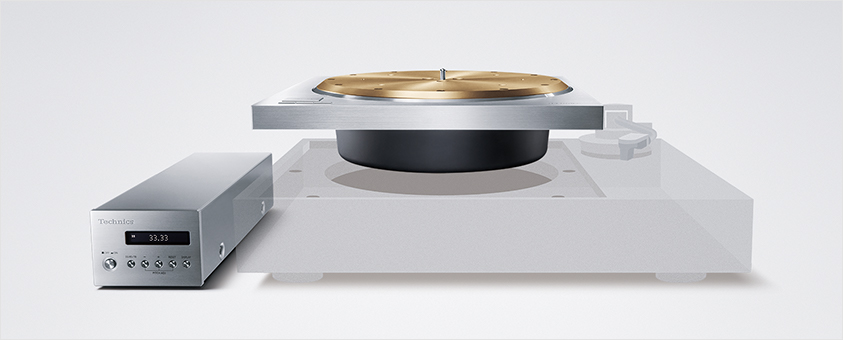

SP-10Rの底面の形状・取り付けビス位置が、SP-10MK2、SP-10MK3と互換性を維持しているイメージ図

●取付寸法について詳しくは、Technicsサポートページをご確認ください。

Specificationスペック

総合

電源
AC100V、50/60Hz
消費電力
10W(電源オン時) 0.05W(電源オフ時)
寸法(W×H×D)
メインユニット:
531×188×399mm[SL-1000R(ダストカバー有り)]
365×109×365mm[SP-10R(ダストカバー無し)]
コントロールユニット:
110×84×350mm
質量
メインユニット:
約40.2kg[SL-1000R(ダストカバー有り)]
約18.2kg[SP-10R(ダストカバー無し)]
コントロールユニット:
約2.1kg
カラー
-S(シルバー)

ターンテーブル部

駆動方式
ダイレクトドライブ
駆動モーター
ブラシレスDCモーター
ターンテーブル
アルミダイカスト・真鍮一体型、直径:323mm、質量:約7.9kg(ターンテーブルシート含む)
回転数
33 1/3, 45, 78※1 rpm
回転数調整範囲
約±16%
起動トルク
0.39N・m(4.0kg・cm)
ブレーキ機構
電子ブレーキ
ワウ・フラッター
0.015% W.R.M.S.

トーンアーム部[SL-1000Rのみ]

形式
ユニバーサルS字形トーンアーム スタティックバランス型
アーム有効長
254mm(トーンアーム回転軸から針先までの距離)
239mm(トーンアーム回転軸からスピンドルまでの距離)
オーバーハング
15mm
トラッキングエラー角
+1°48’(30cmレコード外周)
+0°30’(30cmレコード内周)
オフセット角
21°
アーム高さ調整範囲
0~15mm
針圧調整範囲
0~4g(針圧直読式)
適用カートリッジ質量
補助ウェイトなし/15.9~19.7g(ヘッドシェル、取付ねじ含む)
補助ウェイト小使用時/18.8~23.6g(ヘッドシェル、取付ねじ含む)
補助ウェイト中使用時/22.5~26.3g(ヘッドシェル、取付ねじ含む)
補助ウェイト大使用時/26.0~31.0g(ヘッドシェル、取付ねじ含む)

ターミナル部[SL-1000Rのみ]

出力端子
PHONO(DIN ジャック)×1※2

付属品

ターンテーブル×1、ターンテーブルシート×1、EPレコード用アダプター×1、脱着ハンドル×2、電源コード×1、ターンテーブル取付ねじ(1セット)×1、取扱説明書、保証書

[SL-1000Rのみ]
ダストカバー×1、バランスウェイト×1、補助ウェイト 小×1、補助ウェイト 中×1、補助ウェイト 大×1、オーバーハングゲージ×1、インシュレーターアタッチメント×4、六角レンチ×1
※1 回転数設定が78rpm(ピッチコントロール0.0%時)の場合、78.26rpmで回転するように設定しています。
※2 ストレートタイプケーブルのみ対応。

SL-1000R
受注生産品

メーカー希望小売価格:1,600,000円(税抜)

  • 2019 AEx 金賞
ダイレクトドライブターンテーブルシステム SL-1000R

●ヘッドシェル、カートリッジ、フォノケーブルは付属していません。

SP-10R
受注生産品

メーカー希望小売価格:800,000円(税抜)

  • 2019 AEx 受賞
ダイレクトドライブターンテーブル SP-10R

●ダストカバーは付属していません。
